Novedades de AutoCAD 2012, primera parte



Finalmente, y tal como se había anunciado para esta fecha, AutoDesk ha dispuesto toda la información relativa a las novedades de AutoCAD 2012.  autocad 2012 De igual forma, lo que implica para las otras disciplinas, con excepción de AutoCAD para Mac, que aún se mantiene en lo que vimos el año pasado en versión 2011.

De entrada, nos satisface saber que no ha sido necesario un nuevo formato de fichero dwg, se mantiene el formato 2010; para desplegarlo con versiones más antiguas a AutoCAD 2010 será necesario convertirlo con TrueView.  Aunque AutoDesk insiste en decir que su dwg es una onda bajada de una nave extraterrestre, por el mensaje que aparece cuando se abre un fichero trabajado con gvSIG, Microstation, Bricscad o cualquier otro software que ahora pueden generar dwg.  Me recuerda aquel viejo pleito que tuvo queriendo ser dueño del formato y si bien tiene su derecho, me parece innecesario como si se tratara de un virus.

También, es interesante saber que esta nueva versión soporta procesos paralelos, de modo que si se cuenta con una tarjeta de video o equipo con procesador múltiple se puede sentir la diferencia cuando se hacen rutinas como renderizado y paneo en vistas 3D.

Y otro aspecto, que también nos agrada es saber que esta versión se puede descargar de forma legal para fines de prueba, aunque la versión es totalmente funcional por 30 días.

De aquí puedes descargar AutoCAD 2012, gratis.

Algunos temas los quiero abordar de forma detenida, sobre todo porque muchos cambios son bastante parecidos a lo que ha hecho Bentley en Microstation V8i, sin embargo en mucho de lo nuevo de AutoCAD 2012 lo supera.  En este primer abordaje quiero tocar lo relativo a la construcción de datos y despliegue de salida.

Aspectos Constructivos

No hay mucha novedad en este aspecto, entendible porque lo mejor que pude hacer AutoDesk es mejorar rutinas existentes.  Por ello sobresalen herramientas mejoradas, volviendo más dinámicos los objetos y sacándole más provecho a las ayudas gráficas; aunque se nota gran aprovechamiento de las mejoras de la versión 2011:

Mejora la Spline.  autocad 2012 Recordamos que la spline es una especie de trazo curvo a mano alzada que toma vértices en el aire; era problemático que no se podía tratar como polilínea en aspectos como cálculo de área o corte.

…maldito el día que usé esto para hacer curvas de nivel…

Pues ahora se puede tratar casi como una smart line de Corel Draw, agregar y reubicar vértices y convertir trazos en arcos.  Inclusive una opción llamada blend tool permite ir creando la spline con ayuda hacia donde queremos que camine.

De igual forma vemos lo que sucede con el hatch, ya hace tiempo se venía mejorando el manejo de patrones, para que fueran dinámicos.  Pero ahora los grips tienen más utilidad e igual aplica al relleno degradado (gradient).

autocad 2012 novedades

Esto beneficia procesos como el dimensionado, arcos, elipses, vértices de polilíneas, faces, mleaders, aunque esta última incluye mucho más que eso pues hay más control de los nodos y cercanía al texto.  Para muestra les dejo el video de como funciona.

autocad 2012 arrat Entre lo más beneficioso de esta acción dinámica que se le ha dado a los objetos es el Comando array, que ahora se vuelve un elemento dinámico y no un simple alineamiento de figuras sueltas.  Luego de hacer el arreglo, los objetos mantienen una relación, sea lineal, de curvatura o de entorno 3D, dependiendo del tipo de arreglo.  Buenísimo, pues ahora se puede manejar con mayor agilidad el diseño como es al caso de barras de un Joist, pudiéndose modificar el patrón lineal, escala, distanciamiento o ángulo sin tener que redibujar aún si cambiáramos el peralte.

autocad 2012 array Aparte, inclusive el Array puede copiarse, aunque no parezca.  Se puede decir, quiero copiar este tipo de arreglo, como es el caso de las barras del mismo Joist, desde este punto, hasta este extremo.  Eso haría que patrones como gradas, sillas alineadas, lámparas en una habitación, árboles, etc.  puedan copiarse en la forma como usábamos el comando Measure con bloques, con la variante que estos mantienen la asociación y vinculación con el objeto de alineamiento.



autocad 2012 Limpieza de duplicados.  Esto no es extraño para quienes hemos usado herramientas SIG, donde la limpieza topológica incluye la eliminación de sucios.  Ahora AutoCAD 2012 implementa un botón para los elementos duplicados.

…hubiera sido de gran ayuda cuando tuve una asistente bonita que me duplicó los layers en un mismo dibujo…

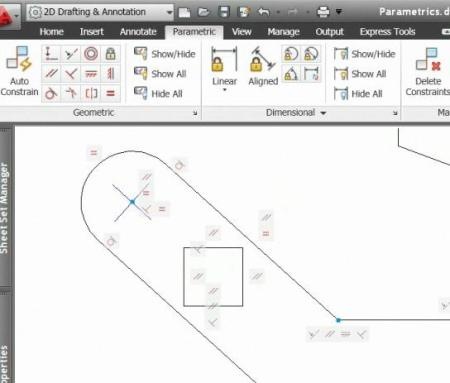

Más con el dibujo parametrizado.  Esta es una de las mejores funcionalidades que ha logrado AutoCAD, en esta versión 2012 lo innovador es que puede realizarse al vuelo gracias a las ayudas visuales que se muestran en cada nodo de los objetos.  En este video lo pueden ver funcionando, interesante, la funcionalidad que esto le trae a lo que antes hacíamos como simples objetos unidos.

…como ejemplo el dibujo de detalles de armado de acero… que locura! si se cambiaba la proporción y el jefe quería mantener nítidas las curvas en los extremos.

autocad 2012

Novedades en el Ribbon.  autocad 2012 news Ha sido agregado un acceso interesante llamado Content Explorer, que me recuerda las rutas de ArcCatalog, para no andar tonteando en busca de ficheros por todo el explorador de Windows.

Parecido a esto, se le agregó un acceso a AutoCAD Exchange, que antes se veía pero no desde el escritorio, pero temas de Ribbon los tocaré en otro post pues hay mejoras en la personalización que se merecen un rato.

Línea de comandos, muere pero viveautocad 2012 command lineEsta ha sido cuestionada, por ser el legado de los dinosaurios.  Pero el acceso rápido a comandos continúa siendo una rutina común en los dibujantes; más lo pude ver cuando el Ribbon nos vino a confundir en AutoCAD 2009.

Ahora se le ha agregado una función de autocompletar, similar a lo que hacemos en Google no mas escribimos una palabra.  Habría que ver si pega, pues muchos se podrían perder entre tanto comando similar, quizá vendría bien si se volviera inteligente la búsqueda y nos regresara los comandos que más hemos usado en la lista o nos recordara la tecla de acceso rápido para que se nos quede.

Ayudas para mejorar la salida.  Hay algunas novedades que se habían tardado, pero que si llegaron son bienvenidas.  En esto me parece que AutoDesk y Bentley se avisan para no opacarse el momento, habíamos tenido mejorías en el manejo de colores pero por razones extrañas los planos generados desde un CAD (comparados con el GIS) se ven mejor en monocromo que a colores.

Transparencias mejoradas.  Esta no es una novedad de esta versión, realmente llegó desde la versión 2011 pero en esta ha sido visibilizada por AutoDesk con mayor énfasis y según vemos algunas funcinalidades extra han sido incluídas.  Microstation lo implementó a partir de XM, pero lo que ha hecho AutoDesk va más allá, como lo podemos ver en este video.

autocad 2012

La función de transparencia está tanto en el panel de propiedades para cada objeto, como en el layer manager para aplicar a toda una capa.  Adicionalmente, se puede aplicar a un layout para impresión y aparece de forma contextual por varios lados; creo que esto provocará impacto en la presentación visual, así como cuando llegó el relleno degradado.

…hasta hoy (un año antes de la profecía de los Mayas) podremos imprimir planos con la ortofoto a colores en el fondo…

Otras mejoras en el Layout.  Se ha agregado una opción de escala para las anotaciones, esto ayuda para no tener que estar manejando estilos en textos que solo sirven para rotular vistas.  Adicionalmente, el manejador de hojas se parece bastante a lo que hace Microstation con los Models, pero con algo más de gusto e interacción en una ventana vertical que seguro ayudará a mejorar más la gestión de salida.

autocad 2011 diferencias 2012

Super documentador.  Esto es de lo mejor, aunque no lo alcanzo a digerir aún.  La imagen le ha dado vuelta al mundo, pero pocos nos hemos imaginado el proceso nosotros que somos civiles.

autocad 2012 lt

Pero seguro le sacarán provecho los usuarios de Autodesk Inventor, pues ahora importa modelos como SolidWorks, Pro/ENGINEER, CATIA, Rhino y NX.

Finalmente, no quiero dejar pasar por alto lo que he visto en la generación de ficheros pdf.  Otro tema que también nunca llegó con toda propiedad, no como ahora.

Geenerar ficheros pdf. Esta tampoco es una novedad, sino una mejoría a una funcionalidad que viene desde la versión 2010.  No solo envía y punto, sino que se puede definir si manda todo el fichero, si manda solo un layer, un layout o si se va múltiples páginas. autocad 2012[12][3]

Luego, se puede optar la resolución de las imágenes y si se desea que las fuentes se incrusten.  Esto le saca mucho provecho al archivo pdf generado, pues allá se puede apagar o encender layers, me recuerda mucho lo que hace mucho hacen programas como Corel Draw y Adobe Illustrator… y muchísimos otros programas que ya días hacen esto.

En el caso de Microstation, si no se genera el pdf con la opción 3D no se va con capas separadas; tampoco allá hay tantas opciones para configurar las condiciones de salida aunque exportaba a pdf desde hace 10 años.

Aquí pueden ver el video de cómo funciona el pdf en AutoCAD 2012.

PDF Underlay.  La verdad que generar ficheros pdf no es novedoso, pero más allá de eso me ha gustado lo que hace AutoCAD 2012 con llamar un archivo pdf como referencia e interactuar con él.  Si bien esto está aquí desde hace dos años (AutoCAD 2010), ahora AutoDesk hace más ruido aprovechando ligeras pero útiles mejoras.

No está mal, de lo mejor que he visto en interacción con ficheros pdf que contienen capas vectoriales pues entre otras cosas se puede:

  • Georeferenciar el pdf
  • Hacer clip para ocultar partes del plano
  • dibujar sobre este usando snap sobre los vectores del pdf
  • Apagar o encender capas del pdf

En fin, solo le faltaría una opción para hacer merge o copy fence y traerlo hacia el dwg y estaríamos hechos.  En el caso de Microstation, el pdf se puede georeferenciar pero tiene un comportamiento como si fuera una imagen, no se puede hacer snap o interactuar con layers y presiento que ambos no tienen soporte inmediato para reconocer la georeferencia del pdf.

________________________________________

Y bien, para no hacer un post que llegue hasta una fosa oceánica, me quedo hasta aquí con esta primera revisión de las novedades de AutoCAD 2012.  Seguimos en la próxima.
